Sonntag, 13. November 2011

Wi232K - Das Gehäuse

Öfter wurde ich nach einem Gehäuse für das Wi232K gefragt. Bei meiner Suche nach einem passenden Gehäuse stieß ich auf dieses von Hammond Manufacturing. Es ist aus Hammonds 1551-Series und aus ABS in transluzentem Blau gefertigt. Das Gehäuse hat die Abmessungen 50 x 35 x 15 mm und wiegt, bearbeitet und mit Schrauben, 11 Gramm.

Um das Wi232K in ein Gehäuse einbauen zu können, habe ich eine etwas längere Antennenbuchse am Modul angebracht. Die längere Antenenbuchse kann durch die Gehäusewand gesteckt und mit dieser verschraubt werden.

Das Gehäuse wurde lediglich mit einer Bohrung für die Antennenbuchse und einer Fräsung für die Kabeldurchführung versehen. Auch der Deckel des Gehäuses muss dafür etwas angefräst werden.

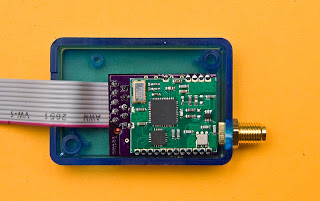

Ansicht von unten mit geöffnetem Gehäuse



Links am Gehäuse und am Gehäusedeckel sind die Ausfräsungen zu erkennen




Ansicht von unten mit verschraubtem Gehäuse

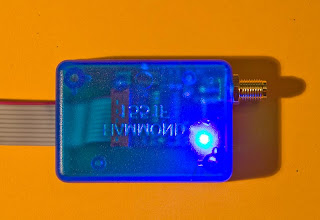

Ansicht von oben mit wenig Licht, damit man das Leuchten der blauen LED besser erkennen kann


Natürlich kann auch das Wi232K mit der bewährten Drahtstummelantenne in ein Gehäuse eingebaut werden.
